空自の日本防空史44
1980年の短SAM問答
文：nona

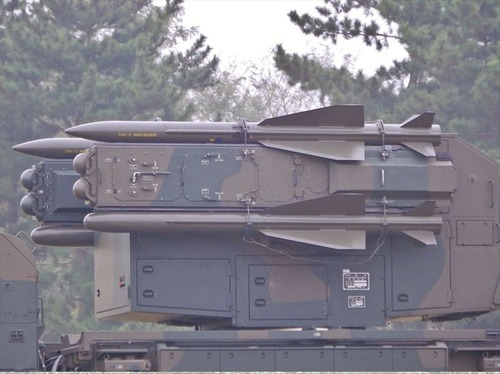

茨城県の百里基地で展示される81式短距離地対空誘導弾（写真中央）と、指揮統制車（左奥）
今回は基地防空隊の装備の一つである81式短距離地対空誘導弾（短SAM）に関する興味深い議論について解説します。
売り上げランキング: 466,874
短SAMは役立たず?
1981年に制式化された81式短距離地対空誘導弾は、陸自のみならず空自や海自向けとしても調達される計画でしたが、配備完了までに約3000億円の予算が必要ということや、比較対象として西独のローランドSAMが存在したこともあり、導入時には批判の声もありました。
短SAM否定派であった大内啓伍議員は1980年に国会で「役に立たない可能性が強い」「どうしてそんなモノを買うのですか」と語り、以下のような欠点を羅列しています。
・短SAMの赤外線誘導は雲など天候の影響をうけやすく全天候性能を欠く（当初の短SAMは電波弾が存在しなかった）
・飛翔時に白煙の航跡を残し、目標に回避の機会を与える可能性がある（短SAMは稀煙化されていなかった）
・発射後に無力化できないため、誤射を防止できない（当初の短SAMは時限爆破機能のみ搭載されていた）
・国内に射撃訓練場がない。（制式化時点で短SAMの射場が決定していなかった）
・競合のローランドSAMより高価（大内議員の調べでは短SAM1セットが15億8800万円に対し、ローランドが13億3000万円。ミサイル1発の価格はそれぞれ4590万円と1997万円）
装備局長の回答
大内氏の指摘された問題の多くは、1995年に制式化された短SAM改でフォローされてはいるものの、1980年当時は技本で改良型を細々と部内研究していたに過ぎず、現行の短SAMの配備を延期する訳にはいきません。
そこで防衛庁の和田裕装備局長は国会答弁で短SAMを擁護し、配備を進める方針を示します。
まず全天候性の疑問について和田装備局長は、雲中への短SAM射撃実験で四発中三発の命中があり、性能に問題がないと回答しました。
短SAMの詳細な全天候性は明示されなかったものの、短SAMには射撃統制装置が計算した位置まで飛翔した後に目標を空中でロックオンする機能があります。
雲や霧などを突き抜けてから空中ロックオンを行う場合、天候の影響をうけにくくなるのかもしれません。また短SAMでは太陽や地熱の識別能力も高められています。
ただし、後にフレア等の赤外線妨害へ対抗する必要があるとして、短SAM改ではアクティブレーダーホーミング誘導の電波弾も併用されています。
白煙問題
続けて和田局長は白煙問題にも言及。開発時に無煙推薬と有煙推薬を比較した結果、有煙のほうが推進力も高く、結果として命中率も高いため短SAMに採用された、と語ります。
続けて和田局長、パイロットがミサイルを認めてから退避行動を終えるまでに「十何秒かかる」との実験例を紹介、短SAMの白煙を認めた時点での回避は「不可能」とまで解説。
ただし、改良型の短SAM改においては、さらなる推進力向上は求められなかったのか、稀煙化ロケットモーターが採用されました。
混戦時は撃たない、実際撃てない
短SAMの発射後無力化に関して和田局長は、自爆機能は指令誘導方式のローランドと異なり、ホーミング誘導の短SAMでは必須のものでないとした上で、誤射そのもの可能性を「（基地上空にて）敵と味方の飛行機が入り乱れて交戦するというような場合は、きわめて少ないのではないか」と想定、さらに、万が一混戦状態となった場合「諸外国もそういった場合には一般的にはミサイルを撃たない、実際撃てない」としており、短SAMで誤射は起き得ない、という主張を崩しませんでした。
実際のところ、大陸においては飛行場上空での乱戦や誤射は珍しくなかったのですが、日本本土の地理を考慮すると、その可能性は低いようです。（北海道周辺は例外でしょうが）
なお、短SAM改は中間コース指令用のリンク機能が搭載されたことで、遠隔操作での自爆にも対応しています。
訓練射場の問題
短SAMの訓練射場は1980年当時は検討段階でしたが、後に北海道の静内対空射場が指定されました。
他では硫黄島への射場開設も検討されたようですが、この計画は流れています。
ただし訓練場があっても実射訓練は費用がかかるため頻繁に実施できず、他のミサイル兵器と同様に訓練内容のいくつかはシミュレータで代替されました。
また機材操作の訓練においては、配備基地で離着陸する空自機を標的とする場合がある、とのこと。
短SAMは高すぎる?
「国産よりも海外の兵器のほうが安い」という批判は短SAMに限った話ではないものの、国民に理解していただくには、ある程度は筋の通った丁寧な説明が必要です。
和田局長はアメリカ向けローランドの調達価格が高騰し導入計画が縮小した例を引き合いにだした上で、「日本の場合には国産短ＳＡＭの方が経費効果的により有効な武器体系であろう」としています。
ただし、短SAMの調達価格は当初よりも高くなる傾向にあり、年度ごとの調達数も一定ではなかったようですから、導入数の少なかった1985年度は1セット28億円に達する、といった問題はあったようです。
またミサイル１発の価格差が2倍以上ある点に関しては、和田局長は言及していないものの、ローランドではミサイルに指令誘導方式を採用したことで、ミサイルに使い捨てのホーミング誘導シーカーを搭載せず、低コストでの生産が可能だったようです。
この方式は純粋な命中精度においては問題がなかったものの（フォークランド戦争では航空爆弾2発を空中で撃破したとの話があります）、短SAMのような打ち放し能力を持たないなど、機能面で劣る場合もありました。
短SAM改の登場
茨城県の土浦駐屯地で公開された81式地対空誘導弾(C)の電波弾と光波弾の模擬弾
国会で和田局長は国会で短SAMを擁護していたものの、技術研究本部は1980年の時点で短SAM改良型の部内研究を開始しており、1995年に81式地対空誘導弾（C）として制式化されます。
短SAM改はアクティブレーダーホーミングの電波弾が新たに導入され、システム全体での全天候性と光学赤外線妨害への耐性を高めています。さらにロケットモーターの希煙化、遠隔自爆機能の追加など、かつて大内議員が指摘した問題もフォローされました。
ただし、空自は短SAM改の導入を見送り、従来の短SAMを運用し続け、現在は基地防空用地対空誘導弾（11式短距離地対空誘導弾）へ換装中です。
短SAM改の導入を見送った経緯について解説する資料を見つけられなかったのですが、稀煙化や赤外線の妨害耐性などの改良はあくまで有人機への対抗策とも言えます。
このころ巡航ミサイルや誘導爆弾など無人の誘導兵器の迎撃を想定しつつあった空自では、費用をかけて改造を行う程のものでない、と考えられたのかもしれません。
次回は基地施設の抗堪化工事等について解説いたします。
